ESP32 Litebrite New Stick

LiteBrite New Stick SMD Assembly

LiteBrite

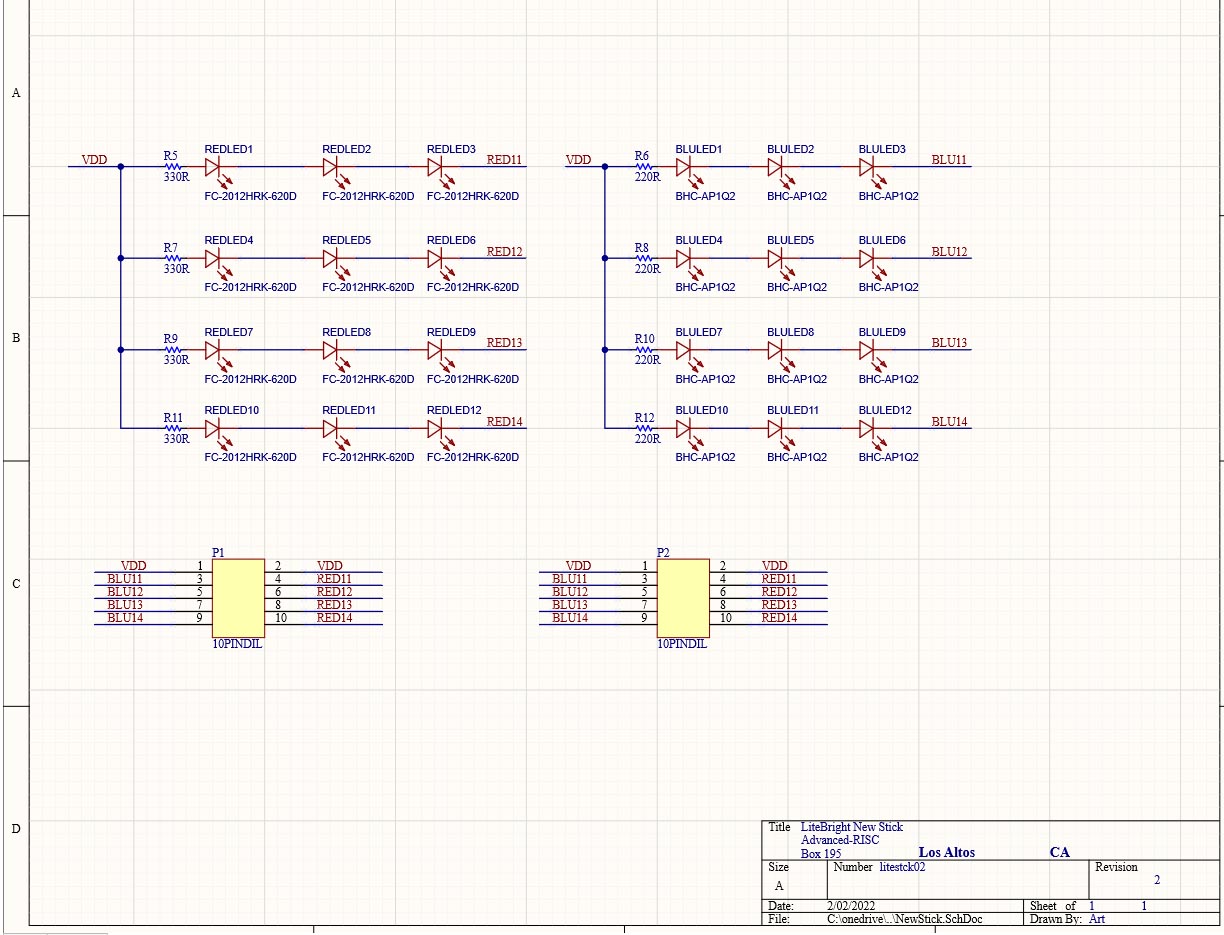

Litebrite Schematic

Litebrite Stick BOM

Description Comment Designator Footprint Quantity LCSC#
BLUELED BLULED BLULED1-12 LED-0805 12 C99870
10PINDIL P1, P2 IDC-10 2
330R OHM SMD 330R R5, R7, R9, R11 0805R 4 C17630
220R OHM SMD 220R R6, R8, R10, R12 0805R 4 C17557
RED LED REDLED REDLED1-12 LED0805-RD 12 C84256
